边坡防护网系统介绍-被动防护系统

作为边坡防护的一种，主要用在边坡防护，仰制崩塌和风化剥落的发生，限制

局部或少量落石运动范围，而其中又分为主动防护系统和被动防护系统，今天就让耀东小编来给大家介绍一下什么是被

动防御系统。

       被动防护是由钢丝绳网、环形网、（需拦截小块落石时附加一层铁丝格栅）、固定系统（锚杆、拉锚绳、

基座和支撑绳）减压环和钢柱四个主要部分构成。钢柱和钢丝绳网连接组合构成一个整体，对所防护的区域形成面防

护，从而阻止崩塌岩石土体的下坠，起到边坡防护作用。

材质：

       钢丝绳网、支撑绳和减压环。

构造：

       由钢丝绳网或环形网（需拦截小块落石时附加一层铁丝格栅）、固定系统（锚杆、拦锚绳、基座和支撑

绳）、减压环和钢柱四个主要部分构成。

特性：

       系统的柔性和拦截强度足以吸收和分散传递预计的落石冲击动能,消能环的设计和采用使系统的抗冲击能力

得到进一步提高.与刚性拦截和砌浆挡墙相比较,改变了原有施工工艺,使工期和资金得到减少。

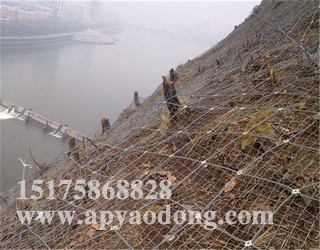

边坡防护网

常用规格：

       [钢柱（间距10M），带消能环的∮16双支撑绳和∮16“人”字形上拉锚绳（每跨6个消能环），∮16侧拉锚

绳（单绳），◇/08/200/4*5㎡钢丝绳网，∮8缝合绳,格栅网]

环形防护网：

特性：

       用数股钢丝盘结成环形相互套接而形成的网。其作用是拦截落石防护能量一般为150kj--2000kj

安装步骤

       （1）SNS边坡柔性防护网安装步骤按设计并结合现场实际地形对钢柱和锚杆基础进行测量定位。现场放线

长度应比设计系统长度增加约3～8%，对地形起伏较大，系统布置难沿同一等高线呈直线布置时取上限（8%）；对地形

较平整规则，系统布置能基本上在同一等高线沿直线布置时取下（3%）；在此基础上，柱间距可有为设计间距20%的缩

短或加宽调整范围。

       （2）基坑开挖(对覆盖层不厚的地方，当开挖至基岩而尚未达到设计深度时，则在基坑内的锚孔位置处钻

凿锚杆孔，待锚杆插入基岩并注浆后才灌注上部基础砼)。

       （3）预埋锚杆并灌注基础砼(对岩石基础，2、3工序应为钻凿锚杆孔和锚杆安装，对砼基础，亦可在灌注

基础砼后钻孔安装锚杆)。

       （4）基座安装：将基座套入地脚螺栓并用螺帽拧紧。

       （5）钢柱及上拉锚绳安装

       （6）侧拉锚绳的安装：安装方法同上拉锚绳，只是在上拉锚绳安装好后进行。

       （7）上支撑绳安装

       （8）下支撑绳安装

       （9）钢绳网的安装

       （10）钢丝绳网格栅安装
